U型夹

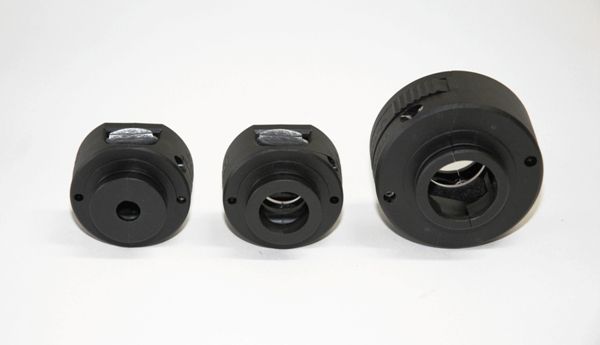

Uhing®U形夹：光滑轴/管的简易夹具
U形夹是 Easylock®的一种简化版本，价格更亲民，但是效果同样令人满意。

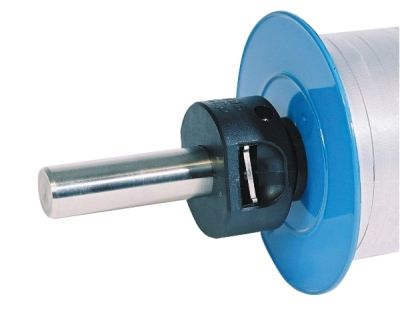

U形夹内部也安装了一个夹紧环提供夹紧力，原理跟 Easylock®相同。U形夹可以像一个轴套一样推到光轴上并自动锁定。解锁时，按住夹紧环拉出即可。
应用领域：
- 给旋转轴和固定轴上锁（不适用于扭矩传递）
- 锁定轴套
- 固定光轴上的附件、负荷

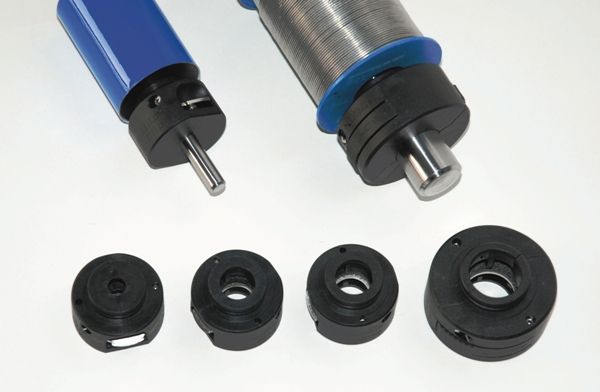

- 快速换装，例如给包装机换线轴
优点：
- 对光轴的硬度要求不高，软硬皆可
- 自动上锁，无需再行拧紧
- 单手释放锁紧
- 对称设计
- 较于其他轴芯锁设计方案，例如滚珠式、斜坡式，有着明显的更好的夹紧力
- 防腐蚀
- 耐振动
使用方法：
上锁/解锁：

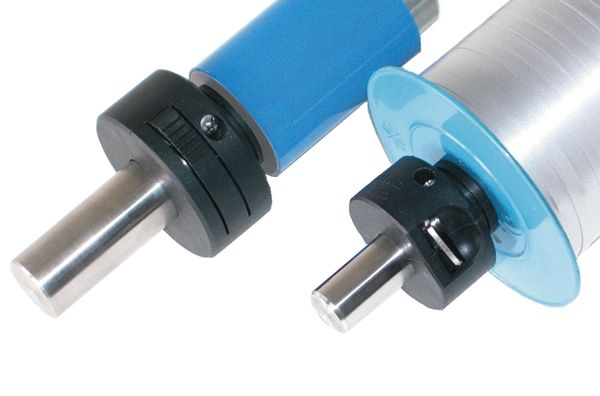

UC8-16：将拇指和食指放入压紧把手中，并同时向下推动夹紧环，即可解锁，松开即可上锁。
UC20-35：按下开关以解锁、上锁。
轴：
直径公差：h6-h9
夹力：
夹紧力数据针对的是经过硬化处理的轴表面，硬度至少需要达到50 HRC。否则，应该适度减少夹力，通常为20％，以防止轴损坏。
工作温度：
最高+50°摄氏度
操作建议：

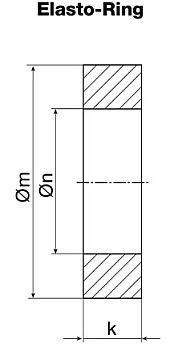

线轴负载后，通常会被张开变形，此时解锁可能会有一定的难度，这种情况下可以使用Uhing提供的Elasto弹性环解决这个问题。

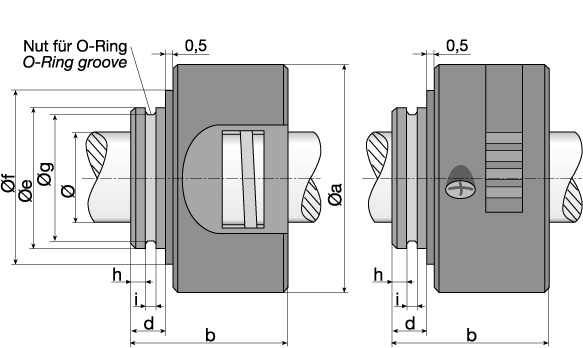

UC8-UC16 UC20-UC35
U8弹性环-UC35
