Easylock®

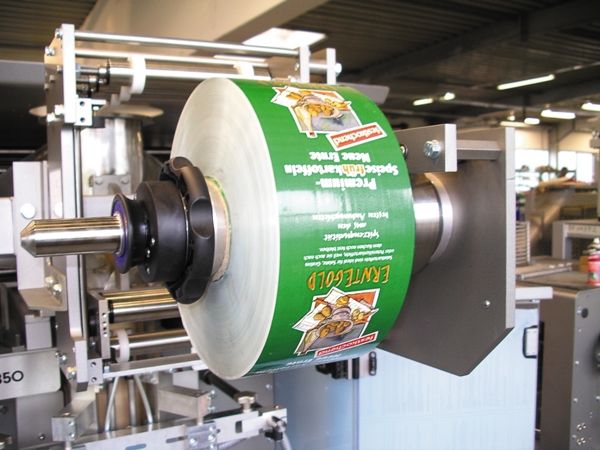

Uhing Easylock®的原理

快速，安全，可靠：

• 减少换轴时间

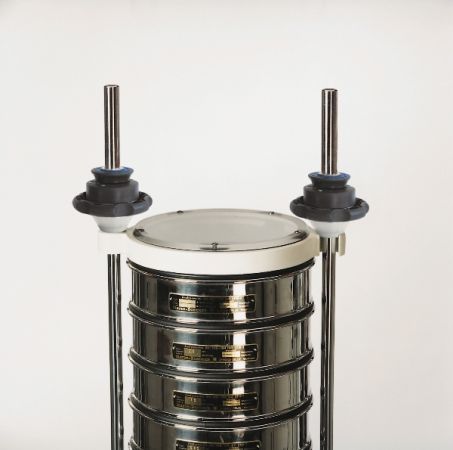

• 也适用于锁紧静止的线轴
• 轴芯锁是个完整独立的模块，无需安装拆卸
• 上锁无需工具
• 可单手操作
• 轴芯锁加紧力量设计合理，也可以锁紧光轴
• 亦可用于锁定从动轴
• 可迅速把制动力矩传递到线轴，发生故障的情况下可以制动机器，提高安全性
• 设计紧凑、外形对称
• 基本不需要保养
• 耐振动

注意：
轴的表面硬度必须等于或大于55 HRC
径向公差：h6-h8
ELII-25或ELII-1之后的产品，可能需要使用特定的轴芯锁螺纹，尤其是线轴可能会发生剧烈震动的环境中。

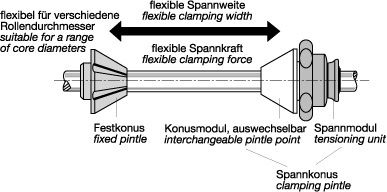

原理解析图

Uhing Easylock®配有一个夹紧环，该夹紧环根据轴向力或张紧力在与之啮合的轴上倾斜，从而增加了摩擦接触。张紧力越大，环的夹紧效果就越大。

注意

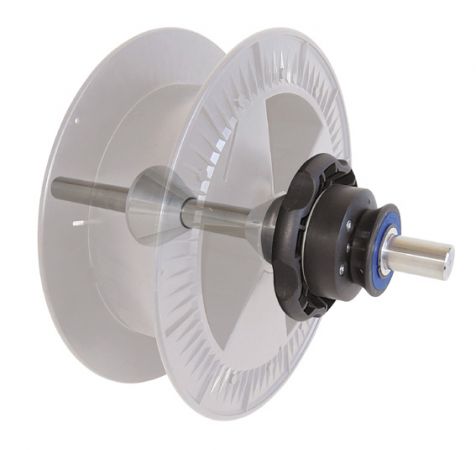

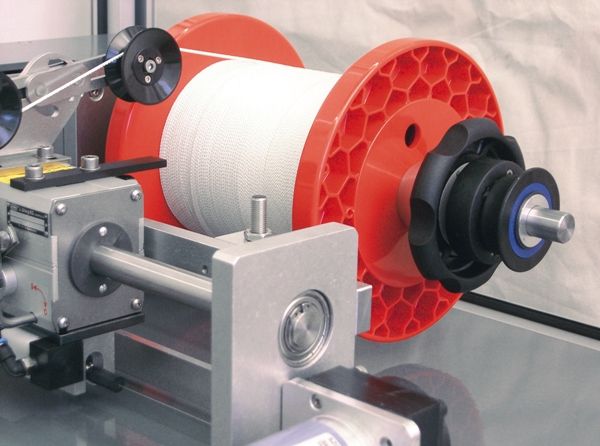

由于线轴被紧紧的固定在定锥和动锥之间，如果发生制动情况，制动力可以瞬间从光轴传递到线轴上，形成紧急停机，保证安全。

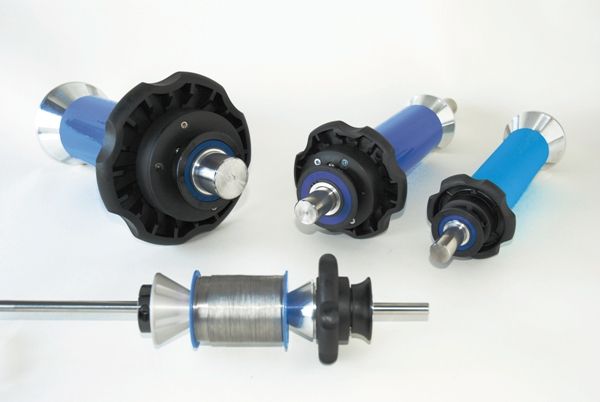

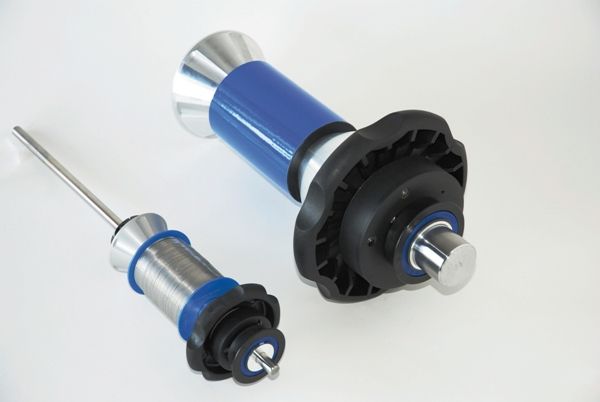

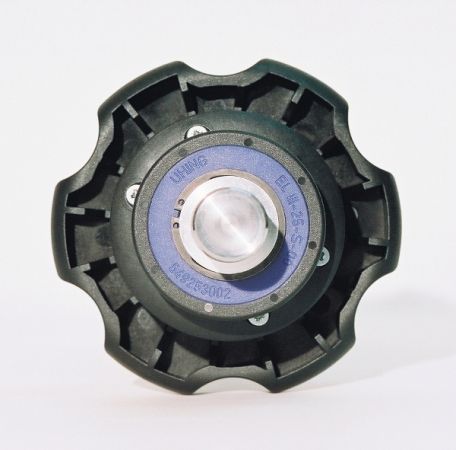

动锥EL III-10到EL III-40系列

动锥EL III操作方法

上锁

将张紧轮向前转动约2至3圈。
将锁紧环和张紧轮分开，推到轴上（请参见草图）。将夹紧销向上推到轴上。
转动张紧轮设置所需的张力。
注意：锁紧力量实际效果高于可达到的张力。


解锁

通过沿相反方向转动张紧轮可以消除夹紧压力。
将锁紧环和张紧轮分开，然后将动锥从轴上拉出。
如果不能立即松开夹紧销，请向后转动张紧轮，同时推压光轴。

光轴表面不能有涂层

经过长时间的工作后，可能需要去除轴上的污垢以确保夹紧力。
