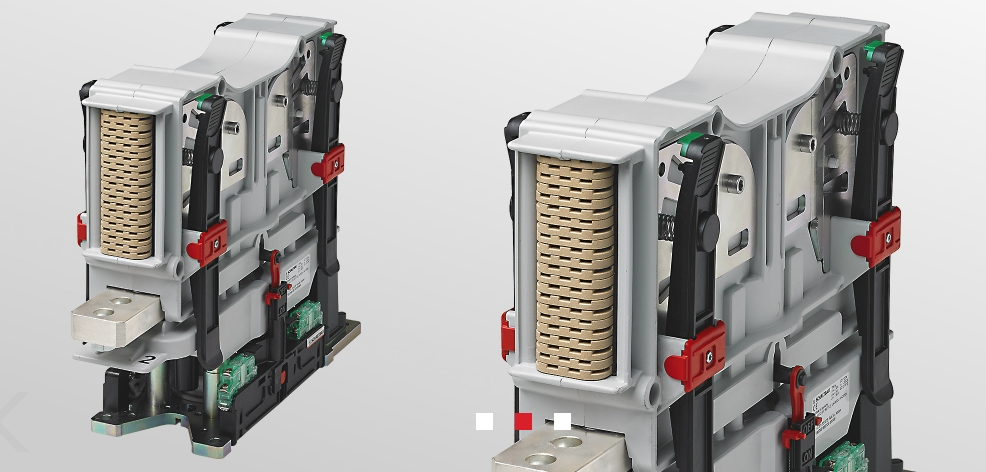

SCHALTBAU:CP – 模块化和紧凑型开关设备
来源:https://www.schaltbau.com/de/produkte/schuetze/cp/ | 作者:东兴技术 | 发布时间: 60天前 | 65 次浏览 | 分享到:


凭借 CP 接触器系列,沙尔特宝再次在市场上推出了极具创新性的开关设备概念。获得专利的独家永磁弧处理确保了完全双向性,并实现了更紧凑的设计。
这节省了宝贵的空间并减轻了重量。
通用设备首次可以配置为NO或NC,作为隔离开关或开关。通过这种方式,可以灵活地实现不同的要求。
高开关功能和可靠性允许实用和经济的使用。
创新技术、紧凑性和多功能性的结合使CP接触器特别适用于铁路和工业。
由于其独特的模块化,新产品系列包括各种不同的设计变体,为广泛的应用量身定制。

特殊功能

创新设计

  • 可普遍配置为 NO 或 NC、隔离开关或切换器

  • 直流双向或交流,最大 60 Hz

  • 专用永磁吹风 –
    无临界电流范围,由于经过有效的电弧处理,主触点系统磨损小

  • 高接通能力,即使使用隔离开关和切换器也是如此

  • 模块化、紧凑、总拥有成本 (TCO) 低)

主触点系统

  • 连续热电流:600 A、1,200 A 或 2,000 A

  • 额定工作电压:1.5 kV 或 3 kV

  • 主触点的双触点中断

  • 1 极版本

易于维护

  • 无需工具即可控制主要接触件

  • 灭火室的免工具互换性

找到您理想的开关设备,并将其配置为无或NC,作为隔离开关或切换器

应用

  • 主接触器,可选配预紧和中间电路放电,用于驱动和辅助转换器 (HBU)

  • 适用于机车和多台设备中各种移动应用的开关设备

  • 开关设备适用于光伏、风力发电以及起重机、焊接系统和采矿等各种固定应用

  • 用于配置电气系统的开关设备,例如.B,从多个电源中选择一个,用于在多系统操作中配置滤波器或用于连接/断开直流中间电路

规格

U 系列n1,500 VCP1115/..CP2115/..CP3115/....06 ..12 ..20
U 系列n3,000 VCP1130/..CP2130/..CP3130/....06 ..12 ..20
电压类型直流双向,交流
主要联系人、号码、类型:1x 常开或 1x 常闭或 1 倍一氧化碳
额定电压 Un1,500 V / 3,000 V
额定工作电压Ue1,800 V / 3,600 V
额定绝缘电压U纳米3,000 V / 4,800 V
额定浪涌电压U15 千伏 / 25 千伏
PD3
过压类别OV3
连续热电流 I..06:600 A/..12:1,200 A/..20: 2,000 A
辅助触点1 个 S870 (a1) + 1 个 S870 (w0) + 2 个 S826 或 4 个 S826 或
高压放电触点
线圈电压US24 / 36...48 / 72...110 V 直流
线圈公差-30 % ... +25 % US
